更多镀锌螺丝产品＞进入列表

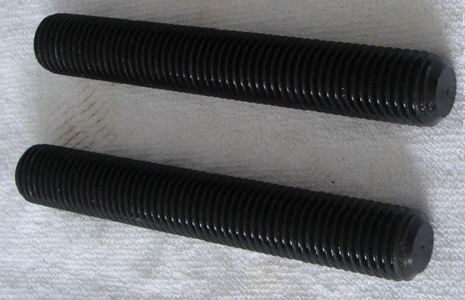

发黑处理

发黑又叫发蓝，工件在空气、水蒸气或化学药物的溶液中在室温或加热到适当温度，在工件表面形成一层蓝色或黑色氧化膜，以改善其耐蚀性和外观的表面处理工艺。 机械制造上常用NaOH溶液加热来对工件进行发黑处理，相对于镀锌镀铬成本较低，效果不错。 发黑形成的黑色氧化膜，其厚度为0.5-1.5μm，抗腐蚀能力比其它化学膜低。

发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。

一种常温发黑处理工艺，主要由以下工艺步骤完成：1)清洗；2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉；3)水洗；4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min；5)水洗；6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；7)水洗；8)吹干；9)上油。本发明有益的效果是：1.发黑安全不用电，用碱性高温发黑需100%用电。2.提高工效：共需1-2分钟。3.发黑成本低，设备简单，操作方便；对发黑时间作了严格的控制。4.工艺适应性强：解决了球墨铸铁不能发黑的难题。
